在本案例研究中，我们展示如何使用 ZL-19来提高半多孔性材料表面检测的方法

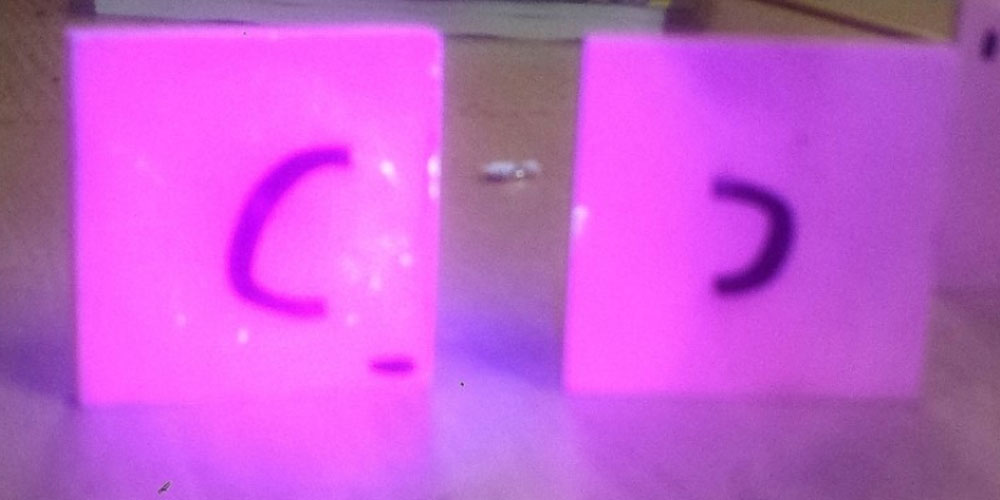

在紫外线下观察到的用ZL-19 荧光渗透剂检测的氧化铝块。左侧瓷块上的白斑即为裂缝和缺陷。

客户

我们的客户是一家总部设在英国的装甲解决方案制造商，他们希望使用荧光渗透剂来检查用于装甲上的氧化铝块是否存在缺陷。

挑战

问题在于氧化铝块属于半多孔性材料。客户原先选择使用ZL-67，但作为3级灵敏度渗透，它将渗入所有的表面的孔隙中，很难去除。

解决方案

为了能够便于清除表面多余的渗透剂，最后我们推荐使用低灵敏度ZL-19水洗型荧光渗透剂。

结果

客户发现，他们可以将氧化铝块浸入ZL-19 15-20分钟后冲洗干净，连夜晾干，在早晨只进行稍许清洁，然后在紫外线下进行观察。

ZL-19能够清晰地指示出缺陷，并可与瓦表面多孔结构造成的假显示明显的区分开来。这些缺陷包括裂纹、破损和孔隙之间的区域。

“在美国磁通团队的全力支持下，我们找到了一种行之有效的检测方法，对以前无法进行渗透检测到的氧化铝块的缺陷进行了有效的质量控制。有趣的是，我们看到了渗透检查对于之前作为渗透检测禁区的半多孔性材料表面的应用。”
